docker swarm 集群及可视化界面的安装及配置

qddf

本文是swarm docker集群的实施文档
环境： centos 7
192.168.1.23 swarm-manager rethinkdb controller swarm-agent consul-c1 registrator
192.168.1.45 registrator swarm-agent consul-s3
192.168.1.65 registrator swarm-agent consul-s2
192.168.1.66 registrator swarm-agent consul-s2
192.168.1.70 registrator  consul-c2 consul-template (nginx、haproxy)
192.168.1.71 registrator  consul-c2 consul-template (nginx、haproxy)
docker-engine 1.12.4
一、安装 docker-engine 1.12.4
1、先检查是否安装旧版本docker

1 2 3

rpm -qa|grep docker 如果有先卸载 yum remove docker*

2.编辑docker.repo文件，写入如下内容

1 2 3 4 5 6 7

cat >> /etc/yum.repos.d/docker-main.repo << EOF name=Docker main Repository baseurl=https://yum.dockerproject.org/repo/main/centos/7 enabled=1 gpgcheck=1 gpgkey= EOF

3.安装docker

1	yum -y install docker-engine

4.关闭防火墙和selinux

1 2 3 4 5

systemctl stop firewalld.service systemctl disable firewalld.service 关闭selinux sed -i 's/SELINUX=.*/SELINUX=disabled/g' /etc/selinux/config 重启

5.增加tcp监听端口

1 2	修改/lib/systemd/system/docker.service sed -i 's/ExecStart=.*/ExecStart=\/usr\/bin\/dockerd -H unix\:\/\/\/var\/run\/docker.sock -D -H tcp\:\/\/0.0.0.0\:2375/g' /lib/systemd/system/docker.service

6.重启docker

1 2 3 4

systemctl enable docker.service systemctl restart docker ps -ef|grep docker 能看到docker启动及2375端口

7、安装pip及docker api

1 2 3

yum -y install epel-release yum -y install python-pip pip install docker-py docker-compose

二、配置consul cluster
1、创建 consul 用户及组

1 2	groupadd -g 1000 consul useradd -u 100 -g 1000 -s /sbin/nologin consul

2、创建consul 数据存储文件夹

1 2	mkdir -p /opt/consul/{data,conf} chown -R consul: /opt/consul

3、拉取consul镜像

1 2	docker pull progrium/consul 提示:目录没有官方出consul镜像，以上consul镜像是星数最高的，也是consul官方推荐的第三方docker image

4、启动consul server 192.168.1.66

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

docker run -d \     -p 8300:8300 \     -p 8301:8301 \     -p 8301:8301/udp \     -p 8302:8302 \     -p 8302:8302/udp \     -p 8400:8400 \     -p 8500:8500 \     -p 8600:53 \     -p 8600:53/udp \     -v /opt/consul/data:/data \     -h consul-s1 \     --restart=always \     --name=consul-s1 \     progrium/consul \     -server -bootstrap-expect=1 \     -ui-dir=/ui \     -client 0.0.0.0 \    -advertise 192.168.1.66

5、启动consul server 192.168.1.65

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

docker run -d \     -p 8300:8300 \     -p 8301:8301 \     -p 8301:8301/udp \     -p 8302:8302 \     -p 8302:8302/udp \     -p 8400:8400 \     -p 8500:8500 \     -p 8600:53 \     -p 8600:53/udp \     -v /opt/consul/data:/data \     -h consul-s2 \     --restart=always \     --name=consul-s2 \     progrium/consul \     -server \     -ui-dir=/ui \     -client 0.0.0.0 \    -advertise 192.168.1.65 -join 192.168.1.66

6、启动consul server 192.168.1.45

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

docker run -d \     -p 8300:8300 \     -p 8301:8301 \     -p 8301:8301/udp \     -p 8302:8302 \     -p 8302:8302/udp \     -p 8400:8400 \     -p 8500:8500 \     -p 8600:53 \     -p 8600:53/udp \     -v /opt/consul/data:/data \     -h consul-s3 \     --restart=always \     --name=consul-s3 \     progrium/consul \     -server \     -ui-dir=/ui \     -client 0.0.0.0 \    -advertise 192.168.1.45 -join 192.168.1.66

7、启动consul Client 192.168.1.23

1 2 3 4 5 6 7 8 9 10 11 12 13 14

docker run -d -h consul-c1 \ -p 8300:8300 \ -p 8301:8301 \ -p 8301:8301/udp \ -p 8302:8302 \ -p 8302:8302/udp \ -p 8400:8400 \ -p 8500:8500 \ -p 8600:53 \ -p 8600:53/udp \ -v /opt/consul/data:/data \ --restart=always \ --name=consul-c1 \ progrium/consul -advertise 192.168.1.23  -join 192.168.1.66

8、启动consul Client 192.168.1.70

1 2 3 4 5 6 7 8 9 10 11 12 13 14

docker run -d -h consul-c2 \ -p 8300:8300 \ -p 8301:8301 \ -p 8301:8301/udp \ -p 8302:8302 \ -p 8302:8302/udp \ -p 8400:8400 \ -p 8500:8500 \ -p 8600:53 \ -p 8600:53/udp \ -v /opt/consul/data:/data \ --restart=always \ --name=consul-c2 \ progrium/consul -advertise 192.168.1.70  -join 192.168.1.66

9、启动consul Client 192.168.1.71

1 2 3 4 5 6 7 8 9 10 11 12 13 14

docker run -d -h consul-c3 \ -p 8300:8300 \ -p 8301:8301 \ -p 8301:8301/udp \ -p 8302:8302 \ -p 8302:8302/udp \ -p 8400:8400 \ -p 8500:8500 \ -p 8600:53 \ -p 8600:53/udp \ -v /opt/consul/data:/data \ --restart=always \ --name=consul-c3 \ progrium/consul -advertise 192.168.1.71  -join 192.168.1.66

10、关闭consul-s1并删除容器

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

docker rm -rf consul-s1 重新启动一个新容器 docker run -d \     -p 8300:8300 \     -p 8301:8301 \     -p 8301:8301/udp \     -p 8302:8302 \     -p 8302:8302/udp \     -p 8400:8400 \     -p 8500:8500 \     -p 8600:53 \     -p 8600:53/udp \     -v /opt/consul/data:/data \     -h consul-s2 \     --restart=always \     --name=consul-s2 \     progrium/consul \     -server \     -ui-dir=/ui \     -client 0.0.0.0 \    -advertise 192.168.1.66 -join 192.168.1.65 进入容器运行  consul  info 查询是否实现自动选举Leader

三、registrator状态获取

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59

依次启动 docker run \     -d \     --restart=always \     --name=registrator \     --net=host \     -v /var/run/docker.sock:/tmp/docker.sock \     gliderlabs/registrator \     -ip 192.168.1.66 \     consul://192.168.1.66:8500           docker run \     -d \     --restart=always \     --name=registrator \     --net=host \     -v /var/run/docker.sock:/tmp/docker.sock \     gliderlabs/registrator \     -ip 192.168.1.65 \     consul://192.168.1.65:8500           docker run \     -d \     --restart=always \     --name=registrator \     --net=host \     -v /var/run/docker.sock:/tmp/docker.sock \     gliderlabs/registrator \     -ip 192.168.1.45 \     consul://192.168.1.45:8500           docker run \     -d \     --restart=always \     --name=registrator \     --net=host \     -v /var/run/docker.sock:/tmp/docker.sock \     gliderlabs/registrator \     -ip 192.168.1.23 \     consul://192.168.1.23:8500     docker run \     -d \     --restart=always \     --name=registrator \     --net=host \     -v /var/run/docker.sock:/tmp/docker.sock \     gliderlabs/registrator \     -ip 192.168.1.70 \     consul://192.168.1.70:8500           docker run \     -d \     --restart=always \     --name=registrator \     --net=host \     -v /var/run/docker.sock:/tmp/docker.sock \     gliderlabs/registrator \     -ip 192.168.1.71 \     consul://192.168.1.71:8500

四、安装 Shipyard+Swarm
1、 192.168.1.23

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

docker run -tid \     -p 3375:3375 \     --restart=always \     --name shipyard-swarm-manager \     swarm:latest \     manage --host tcp://0.0.0.0:3375 consul://192.168.1.66:8500    docker run -tid \      --restart=always \      --name=shipyard-rethinkdb \      -p 28015:28015 \      -p 29015:29015 \      -v /data/rethinkdb:/data \      index.tenxcloud.com/docker_library/rethinkdb        docker run -tid \     --restart=always \     --name shipyard-controller \     --link shipyard-rethinkdb:rethinkdb \     --link shipyard-swarm-manager:swarm \     -p 8080:8080 \     dockerclub/shipyard:latest \     server \     -d tcp://swarm:3375  # 中文镜像 docker run -tid \     --restart=always \     --name shipyard-swarm-agent \     swarm:latest \     join --addr 192.168.1.23:2375 consul://192.168.1.66:8500

2、安装swarm-agent （192.168.1.66，192.168.1.65，192.168.1.45）

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

docker run -tid \     --restart=always \     --name shipyard-swarm-agent \     swarm:latest \     join --addr 192.168.1.66:2375 consul://192.168.1.66:8500 docker run -tid \     --restart=always \     --name shipyard-swarm-agent \     swarm:latest \     join --addr 192.168.1.65:2375 consul://192.168.1.66:8500 docker run -tid \     --restart=always \     --name shipyard-swarm-agent \     swarm:latest \     join --addr 192.168.1.45:2375 consul://192.168.1.66:8500

五、安装haproxy or nginx （192.168.1.70，192.168.1.71）
1、安装haproxy
http://www.haproxy.org/download/1.7/src/haproxy-1.7.0.tar.gz

1 2 3 4 5 6 7 8 9 10 11

yum -y install git patch gcc gcc-c++  readline-devel zlib-devel libffi-devel \ openssl openssl-devel make autoconf automake libtool bison libxml2 \ libxml2-devel libxslt-devel libyaml-devel  python  python-docutils \ cmake imake expat-devel libaio libaio-devel bzr ncurses-devel wget \ libjpeg libjpeg-devel libpng libpng-devel freetype freetype-devel  \ pcre-devel curl-devel libmcrypt libmcrypt-devel cd /tmp wget http://www.haproxy.org/download/1.7/src/haproxy-1.7.0.tar.gz tar -xvf /tmp/haproxy-1.7.0.tar.gz make TARGET=linux31 PREFIX=/opt/haproxy make install PREFIX=/opt/haproxy

2、配置/opt/haproxy/conf/haproxy.conf

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55

global                 log 127.0.0.1   local0                 #log 127.0.0.1  local1 notice                 #log loghost    local0 info                 maxconn 50000                 chroot /opt/haproxy                 uid 99                 gid 99                 daemon                 nbproc 2                 pidfile /opt/haproxy/run/haproxy.pid                 #debug                 #quiet defaults                 mode    tcp                 option  dontlognull                 option  forwardfor                 option  redispatch                 retries 2                 balance static-rr                 stats enable                 stats uri /ha?stats  #haproxy运行状态查看 自定义uri                 timeout connect     3000                 timeout client      50000                 timeout server 50000 listen admin_stat         # 监听端口         bind *:8888         # http的7层模式         mode http         #log global         # 统计页面自动刷新时间         stats refresh 30s         # 统计页面URL         stats uri /admin?stats         # 统计页面密码框上提示文本         stats realm Haproxy\ Statistics         # 统计页面用户名和密码设置         stats auth admin:admin         # 隐藏统计页面上HAProxy的版本信息         #stats hide-version listen login         bind *:9999         mode tcp         balance roundrobin         option httpchk         #maxconn 50000         #log 127.0.0.1 local0 debug

3、haproxy 启动脚本 /etc/init.d/haproxy

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

#! /bin/bash # chkconfig: - 85 15 # description: haproxy is a World Wide Web server. It is used to serve PROGDIR=/opt/haproxy PROGNAME=haproxy DAEMON=$PROGDIR/sbin/$PROGNAME CONFIG=$PROGDIR/conf/$PROGNAME.conf PIDFILE=$PROGDIR/run/$PROGNAME.pid DESC="HAProxy daemon" SCRIPTNAME=/opt/haproxy/init.d/$PROGNAME # Gracefully exit if the package has been removed. test -x $DAEMON || exit 0 start() {     echo -n "Starting $DESC: $PROGNAME"    $DAEMON -f $CONFIG    echo "."         } stop() {  echo -n "Stopping $DESC: $PROGNAME"     cat $PIDFILE | xargs kill     echo "." } reload() { echo -n "reloading $DESC: $PROGNAME"    $DAEMON -f $CONFIG -p $PIDFILE -sf $(cat $PIDFILE) } case "$1" in   start)   start   ;; stop)   stop    ;; reload) reload    ;; *) echo "Usage: $SCRIPTNAME {start|stop|reload}" >&2 exit 1 ;; esac exit 0

4、启动 haproxy 并加入开机启动

1 2 3

chmod +x haproxy chkconfig haproxy on service haproxy start

5、安装nginx 并支支持数字证书
https://www.openssl.org/source/openssl-1.1.0c.tar.gz
http://nginx.org/download/nginx-1.11.7.tar.gz

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63

yum -y install git patch gcc gcc-c++  readline-devel zlib-devel libffi-devel \ openssl openssl-devel make autoconf automake libtool bison libxml2 \ libxml2-devel libxslt-devel libyaml-devel  python  python-docutils \ cmake imake expat-devel libaio libaio-devel bzr ncurses-devel wget \ libjpeg libjpeg-devel libpng libpng-devel freetype freetype-devel  \ pcre-devel curl-devel libmcrypt libmcrypt-devel 下载安装openssl cd /tmp wget https://www.openssl.org/source/openssl-1.1.0c.tar.gz tar -xvf openssl-1.1.0c.tar.gz cd /tmp/openssl-1.1.0c ./config   --openssldir=/usr/local/ssl make && make install ./config shared  --openssldir=/usr/local/ssl make clean make && make install 下载安装 nginx cd /tmp wget http://nginx.org/download/nginx-1.11.7.tar.gz groupadd -r nginx useradd -g nginx -r nginx tar -xvf nginx-1.11.7.tar.gz cd /tmp/nginx-1.11.7 ./configure --prefix=/usr/local/nginx \ --sbin-path=/usr/sbin/nginx \ --conf-path=/etc/nginx/nginx.conf \ --error-log-path=/var/log/nginx/error.log \ --http-log-path=/var/log/nginx/access.log \ --pid-path=/var/run/nginx.pid \ --lock-path=/var/run/nginx.lock \ --http-client-body-temp-path=/var/cache/nginx/client_temp \ --http-proxy-temp-path=/var/cache/nginx/proxy_temp \ --http-fastcgi-temp-path=/var/cache/nginx/fastcgi_temp \ --http-uwsgi-temp-path=/var/cache/nginx/uwsgi_temp \ --http-scgi-temp-path=/var/cache/nginx/scgi_temp \ --user=nginx \ --group=nginx \ --with-http_ssl_module \ --with-http_realip_module \ --with-http_addition_module \ --with-http_sub_module \ --with-http_dav_module \ --with-http_flv_module \ --with-http_mp4_module \ --with-http_gunzip_module \ --with-http_gzip_static_module \ --with-http_random_index_module \ --with-http_secure_link_module \ --with-http_stub_status_module \ --with-http_auth_request_module \ --with-threads \ --with-stream \ --with-openssl=/tmp/openssl-1.1.0c \ # openssl 源码路径 --with-stream_ssl_module \ --with-http_slice_module \ --with-mail \ --with-mail_ssl_module \ --with-file-aio \ --with-http_v2_module \ --with-ipv6 mkdir -pv /var/cache/nginx/{client_temp,proxy_temp,fastcgi_temp,uwsgi_temp,scgi_temp} make && make install

6、nginx 配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111

修改/etc/nginx/nginx.conf user  nginx; worker_processes  1; error_log  /var/log/nginx/error.log warn; pid        /var/run/nginx.pid; events {     worker_connections  1024; } http {     include       /etc/nginx/mime.types;     default_type  application/octet-stream;     log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '                       '$status $body_bytes_sent "$http_referer" '                       '"$http_user_agent" "$http_x_forwarded_for"';     access_log  /var/log/nginx/access.log  main;     sendfile        on;     tcp_nopush     on;     keepalive_timeout  65;     gzip  on;     include user  nginx; worker_processes  1; error_log  /var/log/nginx/error.log warn; pid        /var/run/nginx.pid; events {     worker_connections  1024; } http {     include       /etc/nginx/mime.types;     default_type  application/octet-stream;     log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '                       '$status $body_bytes_sent "$http_referer" '                       '"$http_user_agent" "$http_x_forwarded_for"';     access_log  /var/log/nginx/access.log  main;     sendfile        on;     tcp_nopush     on;     keepalive_timeout  65;     gzip  on;     include /etc/nginx/conf.d/*.conf; }/*.conf; }    创建 /etc/nginx/conf.d 文件夹 mkdir -p /etc/nginx/conf.d 添加nginx默认web配置文件 /etc/nginx/conf.d/default.conf server {         listen       80;         server_name  localhost;         #charset koi8-r;         #access_log  logs/host.access.log  main;         location / {             root   /usr/local/nginx/html;             index  index.php index.html index.htm;         }         #error_page  404              /404.html;         # redirect server error pages to the static page /50x.html         #         error_page   500 502 503 504  /50x.html;         location = /50x.html {             root   html;         }         # proxy the PHP scripts to Apache listening on 127.0.0.1:80         #         #location ~ \.php$ {         #    proxy_pass   http://127.0.0.1;         #}         # pass the PHP scripts to FastCGI server listening on 127.0.0.1:9000         #         location ~ \.php$ {             root           /usr/local/nginx/html;             fastcgi_pass   127.0.0.1:9000;             fastcgi_index  index.php;             fastcgi_param  SCRIPT_FILENAME  $document_root$fastcgi_script_name;             include        fastcgi_params;         }         location ~* ^.+\.(jpg|jpeg|gif|png|bmp)$ {             access_log  off;             root        opencart;             expires     30d;                         break;         } }

7、创建nginx 启动脚本 /etc/init.d/nginx

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52

# chkconfig: 2345 10 90 # description: Start and Stop redis PATH=/usr/local/bin:/sbin:/usr/bin:/bin EXEC=/usr/sbin/nginx PIDFILE=/var/run/nginx.pid CONF="/etc/nginx/nginx.conf" AUTH="1234" case "$1" in         start)                 if [ -f $PIDFILE ]                 then                         echo "$PIDFILE exists, process is already running or crashed."                 else                         echo "Starting nginx server..."                         $EXEC &                 fi                 if [ "$?"="0" ]                 then                         echo "nginx is running..."                 fi                 ;;         stop)                 if [ ! -f $PIDFILE ]                 then                         echo "$PIDFILE exists, process is not running."                 else                         PID=$(cat $PIDFILE)                         echo "Stopping..."                         kill -9 $PID                         PID=$(pidof nginx)                         kill -9 $PID                         rm -rf /var/run/nginx.pid                         sleep 2                        while [ -x $PIDFILE ]                        do                                 echo "Waiting for nginx to shutdown..."                                sleep 1                         done                         echo "nginx stopped"                 fi                 ;;         restart|force-reload)                 ${0} stop                 ${0} start                 ;;         *)                echo "Usage: /etc/init.d/nginx {start|stop|restart|force-reload}" >&2                 exit 1 esac

8、设置nginx开机启动并启动nginx

1 2 3

chmod +x nginx chkconfig nginx on service nginx start

六、安装consul-template 实现服务器自动发现
1、下载consul-template
https://releases.hashicorp.com/c ... 6.0_linux_amd64.zip

1 2 3 4

cd /tmp wget https://releases.hashicorp.com/c ... 6.0_linux_amd64.zip yum -y install unzip unzip /tmp/consul-template_0.16.0_linux_amd64.zip -d /usr/bin/

2、consul-template  haproxy配置

1 2 3 4 5 6 7 8 9

cat > /opt/consul/conf/haproxy_ctmpl.json << EOF consul = "127.0.0.1:8500"     template {   source = "/opt/haproxy/conf/haproxy.ctmpl"   destination = "/opt/haproxy/conf/haproxy.conf"   command = "/etc/init.d/haproxy reload" } EOF

3、 /opt/haproxy/conf/haproxy.ctmpl 配置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67

global                   log 127.0.0.1   local0                   #log 127.0.0.1  local1 notice                   #log loghost    local0 info                   maxconn 50000                   chroot /opt/haproxy                 uid 99                   gid 99                 daemon                   nbproc 2                 pidfile /opt/haproxy/run/haproxy.pid                   #debug                   #quiet       defaults                   mode    tcp                   option  dontlognull                   option  forwardfor                   option  redispatch                   retries 2                   balance static-rr                 stats enable                 stats uri /ha?stats                 timeout connect     3000                   timeout client      50000                   timeout server 50000   listen admin_stat           bind *:8888            mode http           #log global            stats refresh 30s           stats uri /admin?stats           stats realm Haproxy\ Statistics         stats auth admin:admin         #stats hide-version   frontend www          bind *:80          mode http          acl apache  hdr(HOST) apache.zone.com          acl nginx   hdr(HOST) nginx.zone.com          use_backend apache.qkazone.com if apache          use_backend nginx.qkazone.com if nginx backend apache.zone.com         balance         roundrobin         mode            http {{range service "apache-php-80"}}         server  apache {{.Address}}:{{.Port}} check {{end}} backend nginx.zone.com         mode http         balance         roundrobin {{range service "nginx-80"}}         server  nginx {{.Address}}:{{.Port}} check {{end}} listen login         bind *:9999         mode tcp         balance roundrobin         #log 127.0.0.1 local0 debug         {{range service "centos7"}}         server  ssh {{.Address}}:{{.Port}} check {{end}}

4、配置consul-template  haproxy 启动脚本 /etc/init.d/haproxy_ctmpl

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37

#!/bin/bash # chkconfig: 2345 10 90 # description: Start and Stop redis PATH=/usr/local/bin:/sbin:/usr/bin:/bin EXEC=/usr/bin/consul-template CONF="/opt/consul/conf/haproxy_ctmpl.json" case "$1" in         start)                  PID=$(ps -ef | grep -v grep  | grep "$EXEC -config $CONF" | awk '{print $2}')                if [ -n "$PID"   ]                    then                      echo "haproxy_ctmpl is running..."               else                 echo "Starting haproxy_ctmpl server..."                         $EXEC -config $CONF > /tmp/haproxy_ctmpl.out 2>&1 &              fi              ;;        stop)             PID=$(ps -ef | grep -v grep  | grep "$EXEC -config $CONF" | awk '{print $2}')             if [  -n "$PID" ]                  then                         echo "Stopping..."                         kill -9 $PID                         sleep 2                else                echo "haproxy_ctmpl exists, process is not running."              fi              ;;        restart|force-reload)                 ${0} stop                 ${0} start                 ;; *)                echo "Usage: /etc/init.d/tmpl {start|stop|restart|force-reload}" >&2                 exit 1 esac

5、设置开机启动，启动

1 2 3

chmod +x haproxy_ctmpl chkconfig haproxy_ctmpl on service haproxy_ctmpl start

6、consul-template  nginx配置 /opt/consul/conf/nginx_ctmpl.json

1 2 3 4 5 6 7 8 9

cat > /opt/consul/conf/nginx_ctmpl.json << EOF consul = "127.0.0.1:8500"     template {   source = "/etc/nginx/conf.d/nginx_web.ctmpl"   destination = "/etc/nginx/conf.d/nginx_web.conf"   command = "/usr/sbin/nginx  -s reload" } EOF

7、/etc/nginx/conf.d/nginx_web.ctmpl 配置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72

upstream apache {     ip_hash;     # Refer: http://nginx.org/en/docs/http/ng ... odule.html#upstream     # least_conn;     # least_time; {{range service "apache-php-80"}}     server {{.Address}}:{{.Port}} fail_timeout=0; {{end}}     keepalive 64; } server {     listen 80;     server_name apache.zone.com;     location / {         client_max_body_size    0;         proxy_connect_timeout 300s;         proxy_send_timeout   900;         proxy_read_timeout   900;         proxy_buffer_size    32k;         proxy_buffers      4 32k;         proxy_busy_buffers_size 64k;         proxy_redirect     off;         proxy_hide_header  Vary;         proxy_set_header   Accept-Encoding '';         proxy_set_header   Host   $host;         proxy_set_header   Referer $http_referer;         proxy_set_header   Cookie $http_cookie;         proxy_set_header   X-Real-IP  $remote_addr;         proxy_set_header   X-Forwarded-For $proxy_add_x_forwarded_for;         proxy_set_header   Host $host;         proxy_set_header   X-Forwarded-For $proxy_add_x_forwarded_for;         proxy_headers_hash_max_size 51200;         proxy_headers_hash_bucket_size 6400;         proxy_pass          http://apache/;     } } upstream nginx {     ip_hash;     # Refer: http://nginx.org/en/docs/http/ng ... odule.html#upstream     # least_conn;     # least_time; {{range service "nginx-80"}}     server {{.Address}}:{{.Port}} fail_timeout=0; {{end}}     keepalive 64; } server {     listen 80;     server_name nginx.zone.com;     location / {         client_max_body_size    0;         proxy_connect_timeout 300s;         proxy_send_timeout   900;         proxy_read_timeout   900;         proxy_buffer_size    32k;         proxy_buffers      4 32k;         proxy_busy_buffers_size 64k;         proxy_redirect     off;         proxy_hide_header  Vary;         proxy_set_header   Accept-Encoding '';         proxy_set_header   Host   $host;         proxy_set_header   Referer $http_referer;         proxy_set_header   Cookie $http_cookie;         proxy_set_header   X-Real-IP  $remote_addr;         proxy_set_header   X-Forwarded-For $proxy_add_x_forwarded_for;         proxy_set_header   Host $host;         proxy_set_header   X-Forwarded-For $proxy_add_x_forwarded_for;         proxy_headers_hash_max_size 51200;         proxy_headers_hash_bucket_size 6400;         proxy_pass          http://nginx/;     } }

8、配置consul-template  nginx启动脚本 /etc/init.d/nginx_ctmpl

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37

#!/bin/bash # chkconfig: 2345 10 90 # description: Start and Stop redis PATH=/usr/local/bin:/sbin:/usr/bin:/bin EXEC=/usr/bin/consul-template CONF="/opt/consul/conf/nginx_ctmpl.json" case "$1" in         start)                  PID=$(ps -ef | grep -v grep  | grep "$EXEC -config $CONF" | awk '{print $2}')                if [ -n "$PID"   ]                    then                      echo "haproxy_ctmpl is running..."               else                 echo "Starting haproxy_ctmpl server..."                         $EXEC -config $CONF > /tmp/nginx_ctmpl.out 2>&1 &              fi              ;;        stop)             PID=$(ps -ef | grep -v grep  | grep "$EXEC -config $CONF" | awk '{print $2}')             if [  -n "$PID" ]                  then                         echo "Stopping..."                         kill -9 $PID                         sleep 2                else                echo "haproxy_ctmpl exists, process is not running."              fi              ;;        restart|force-reload)                 ${0} stop                 ${0} start                 ;; *)                echo "Usage: /etc/init.d/tmpl {start|stop|restart|force-reload}" >&2                 exit 1 esac

9、设置开机启动

1 2 3

chmod +x nginx_ctmpl chkconfig nginx_ctmpl on service nginx_ctmpl start

七、测试是否自动发现

1 2	docker run -ti -d -p :80 eboraas/apache-php docker run -d -ti -p :80 nginx

1、打开 http://192.168.1.66:8500/ui/#/dc1/services

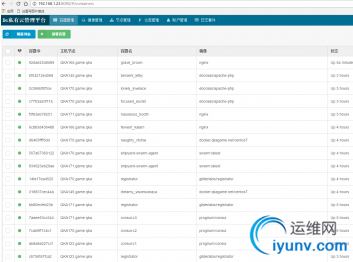

2、http://192.168.1.23:8080/#/containers
查看shipyard  管理平台
账号admin密码 shipyard

3、haproxy

http://192.168.1.70:8888/admin?stats
http://192.168.1.71:8888/admin?stats
账号：admin 密码admin










最后：注意事项：consul  registrator 是基于端口发现的不映射端口是发现不了的
consul 服务挂了整个宿主机运行应用将不可见。registrator 是基于镜像名加端口服务
镜像名称为nginx 映射端口80 对外发现的服务名称nginx-80
像集群添加宿主机
consul  registrator  swarm-agent   registrator   链接consul  端口请使用宿主机的consul  端口
使用其它机器端口如果其它机器挂了这台宿主机的应用不可被发现
