华为单臂路由技术配置实战

23rewr

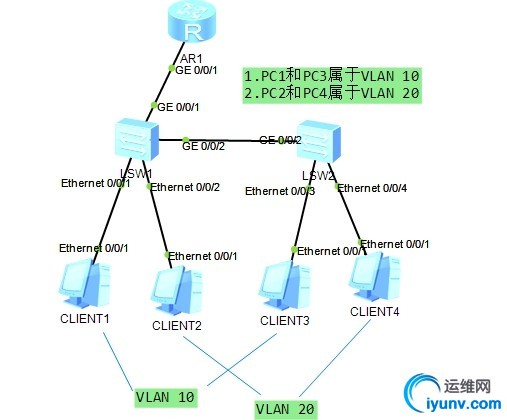

1.     实验拓扑：

使用ENSP模拟器（版本V100R002C00 1.2.00.350）

2.     实验需求：
1)      PC1和PC3属于VLAN 10
2)      PC2和PC4属于VLAN 20
3)      全网互通
3.     实验步骤：
1.      IP规划：

PC1：192.168.10.10/24  PC3：192.168.10.30/24

PC2：192.168.20.20/24  PC4：192.168.20.40/24

AR1：g0/0/1.10——192.168.10.1/24

     g0/0/1.20 ——192.168.20.1/24

     g0/0/1.10、g0/0/1.20//代表g0/0/1下的两个子接口

2.      配置脚本：
a)      完成需求1、2.

LSW1：

[LSW1]vlan bat 1020//同时增加vlan10和vlan20

[LSW1]int e0/0/1

[LSW1-Ethernet0/0/1]portlink-type access //把接口设为access口

[LSW1-Ethernet0/0/1]portdefault vlan 10 //默认此接口允许vlan10通过

[LSW1-Ethernet0/0/1]inte0/0/2

[LSW1-Ethernet0/0/1]portlink-type access

[LSW1-Ethernet0/0/2]portdefault vlan 20

LSW2：
   [LSW2]vlan bat 10 20
    [LSW2]inte0/0/3
    [LSW2-Ethernet0/0/3]portlink-type access
    [LSW2-Ethernet0/0/3]portdefault vlan 10
    [LSW2-Ethernet0/0/3]inte0/0/4
    [LSW2-Ethernet0/0/4]portlink-type access
    [LSW2-Ethernet0/0/4]portdefault vlan 20
b)     将两台交换机之间设为trunk（中继）口

LSW1：

[LSW1]int g0/0/2

[LSW1-GigabitEthernet0/0/2]portlink-type trunk  //把这个接口设为Trunk口

[LSW1-GigabitEthernet0/0/2]porttrunk allow-pass vlan 10 20 //让这个接口允许vlan10和vlan20通过。

LSW2：

[LSW2-Ethernet0/0/4]intg0/0/2

[LSW2-GigabitEthernet0/0/2]portlink-type trunk

[LSW2-GigabitEthernet0/0/2]porttrunk allow-pass vlan 10 20

c)      在SW1的是上行口（g0/0/1）做trunk口，允许vlan 10和vlan 20通过

[LSW1]int g0/0/1

[LSW1-GigabitEthernet0/0/1]portlink-type trunk  //把这个接口设为Trunk口

[LSW1-GigabitEthernet0/0/1]porttrunk allow-pass vlan 10 20 //让这个接口允许vlan10和vlan20通过

d)     在AR1上做单臂路由

[AR1]int g0/0/1

[AR1-GigabitEthernet0/0/1]unshut //先激活子接口

[AR1-GigabitEthernet0/0/1]intg0/0/1.10

[AR1-GigabitEthernet0/0/1]unshut

[AR1-GigabitEthernet0/0/1.10]dot1qtermination vid 10

[AR1-GigabitEthernet0/0/1.10]ipadd 192.18.10.1 24

[AR1-GigabitEthernet0/0/1.10]intg0/0/1.20

[AR1-GigabitEthernet0/0/1]unshut

[AR1-GigabitEthernet0/0/1.20]dot1qtermination vid 20 ////封装dot1q ，该子接口对应vlan10

[AR1-GigabitEthernet0/0/1.20]ipadd 192.18.20.1 24

注意：dot1q termination vid 20（这是数字1不是字母l）

4.     结果验证：

我们可以用主机去ping下另外一个网段主机，看下单臂路由实验是否成功

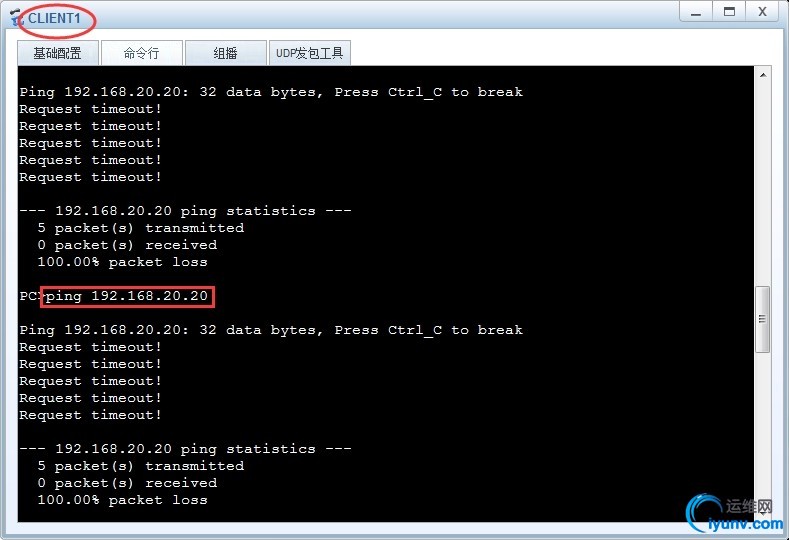

Ping 另一个网段的主机（192.168.20.20），显示是不通的，华为上要在路由器的子接口下开启广播报文（命令如下：）

[AR1]int g0/0/1.10

[AR1-GigabitEthernet0/0/1.10]arp broadcast enable //开启广播报文

[AR1-GigabitEthernet0/0/1.10]int g0/0/1.20

[AR1-GigabitEthernet0/0/1.20]arp broadcast enable

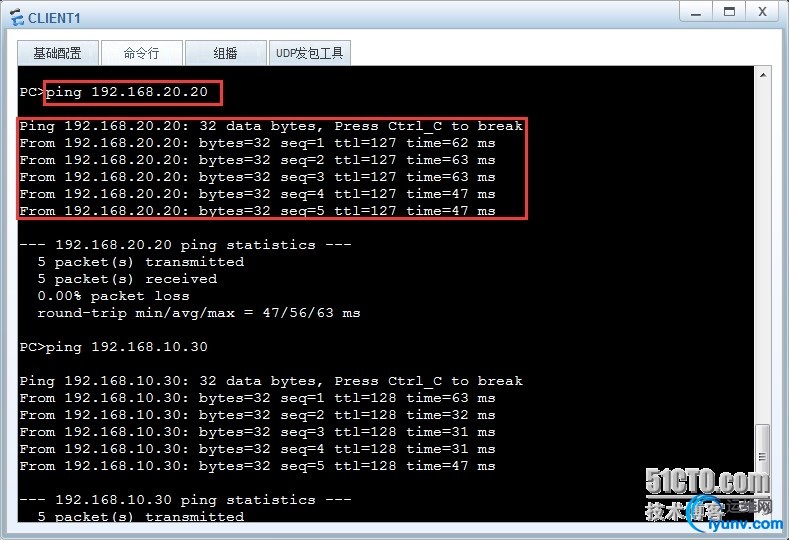

然后我们再来ping一次另一个网段的主机和两个网关，验证一下实验是否成功

通过上图，可以看出我们在华为模拟器上成功完成华为单臂路由实验

5.       实验总结：
  单臂路由技术无论在企业网还是运营商网络都是很常用的一种技术，有着广泛的应用场景。是网络工程师必会的基础网络技能。
欢迎加入我们的运营商网络技术交流Q群：80268245 和全国的一线工程师交流技术。

亦大工程师

不知道为什么和楼主的配置一模一样却VLAN10 和VLAN20不能互访
