实现基于Haproxy_NAT+Keepalived负载均衡高可用架构

rger

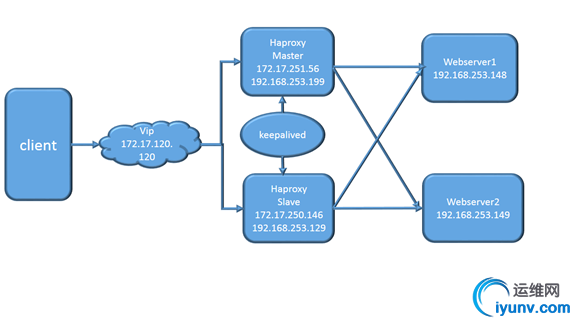

实验思路：
1.做这个实验首先可以想象一个场景，用户访问webserver的时候首先会经过调度器，首先需要明白的一点就是一般公司一般是在内网，客户端是通过外网访问webserver的。
2.haproxy是一个负载均衡器，Keepalived通过VRRP功能能再结合LVS负载均衡软件即可部署一个高性能的负载均衡集群系统，也就是说haproxy是解决后端realserver负载均衡的问题，keepalived是解决调度器的高可用的问题。
3.haproxy检测到后端服务器处于不健康的状态的时候会把后端realserver给剔除，通过权重的大小把客户端的访问调度到不同的realserver上；通过keepalived实现地址的漂移，当主调度器出现状况，就会把后端的realserver服务转移到另外一台调度器上。
4.需要特别注意的就是，haproxy可以自己寻找网关，不需要路由转发的功能。会把客户端的请求当做自己的请求拿到资源然后再返回给客户端，充当了代理的功能，也就是说并不需要dip，如果是一台调度器，可以自己的外网卡充当vip，因为这个时候不需要实现调度，不需要地址的漂移功能，如果是多台调度器需要配置vip实现地址的漂移，这个时候主坏掉，才能实现webserver所指向 的调度器变成从，从而实现webserver的访问（意思就是单台调度器vip可要可不要）。
实验准备：
两台centos7准备realserver，两台centos6准备用于做haproxy主从架构，防火墙关闭、各节点时钟服务同步、各节点之间可以通过主机名互相通信。realserver还是小米电子网站。
实验步骤：
第一步：配置keepalived，配置虚拟ip。
主机1.vrrp_instance VI_1 {
    state BACKUP
    interface eth0
    virtual_router_id 30
    priority 98
    advert_int 1
# nopreempt
    authentication {
        auth_type PASS
        auth_pass magedu
    }
    virtual_ipaddress {
        172.17.120.120
}
notify_backup "/etc/keepalived/notify.sh backup"
notify_master "/etc/keepalived/notify.sh master"
notify_fault "/etc/keepalived/notify.sh fault"
}
主机2.vrrp_instance VI_1 {
    state MASTER
    interface eth1
    virtual_router_id 30
    priority 100
    advert_int 1
#nopreempt
   authentication {
        auth_type PASS
        auth_pass magedu
    }
    virtual_ipaddress {
        172.17.120.120
}
notify_backup "/etc/keepalived/notify.sh backup"
notify_master "/etc/keepalived/notify.sh master"
notify_fault "/etc/keepalived/notify.sh fault"
}
第二步：配置haproxy，连接realserver。
1.全局配置
log      127.0.0.1 local2  --日志配置，配合rsyslog使用，在rsyslog中定义完成后要记得重启rsyslog服务。Centos6自己创建定义的日志文件目录。
    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000
    user        haproxy
    group       haproxy
    daemon
2.haproxy状态检测页面
listen stats
mode http
bind 0.0.0.0:1080
stats  enable
stats uri  /haproxyadmin
stats  auth  admin:admin
stats  admin  if TRUE
3.客户端限制配置
frontend   web
bind        :80
default_backend    lnmp-server
4.realserver端配置
backend  lnmp-server
        balance         roundrobin
        option          httpchk  GET   /index.html ---这个健康检测页面配置了就要有，没有就会认为realserver有误。
        server          lnmpserver1   172.17.252.78:80 check inter 3000 rise 3 fall 5
        server          lnmpserver2   172.17.110.110:80 check inter 3000 rise 3 fall 5

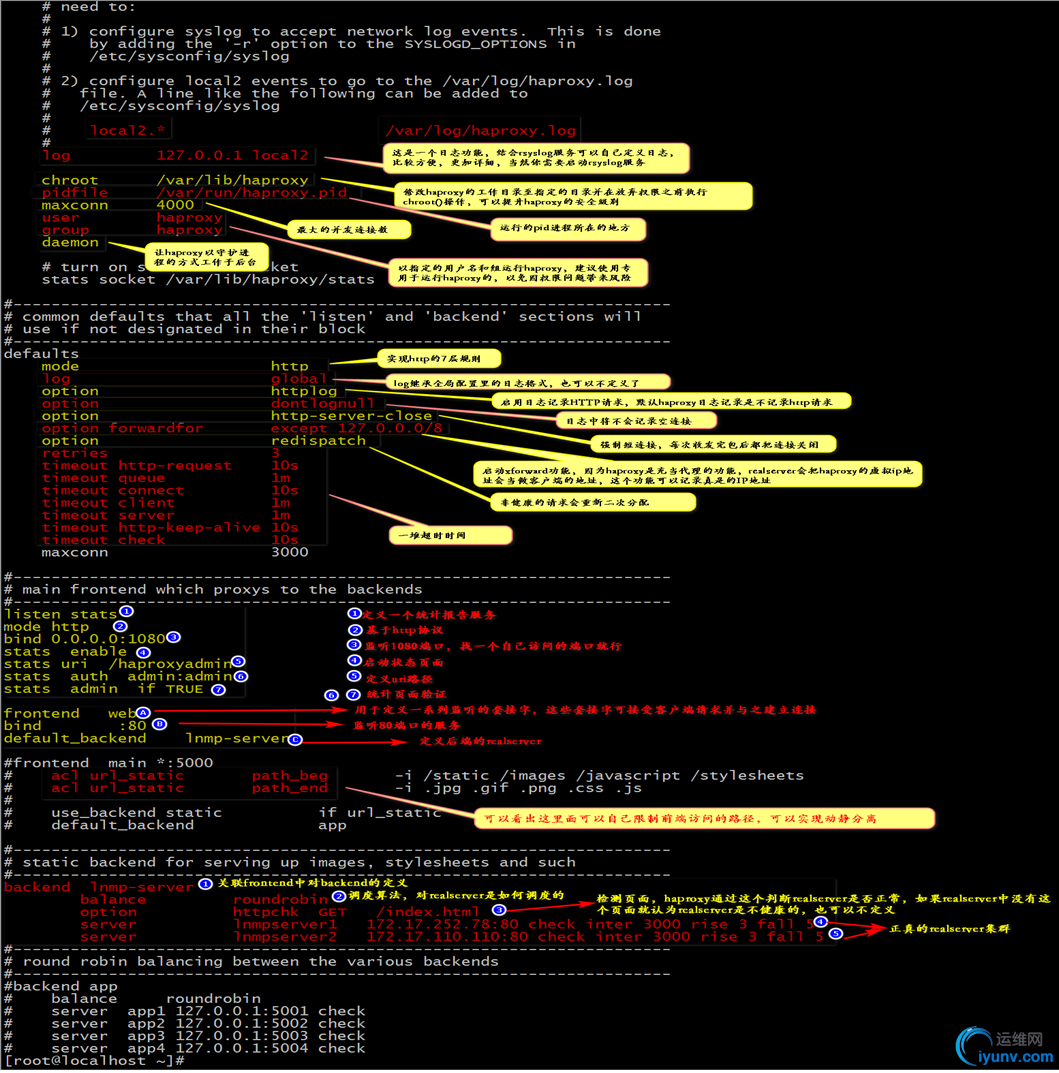

完整配置：

5.复制一份给另外一台haproxy，保证配置是一样的。

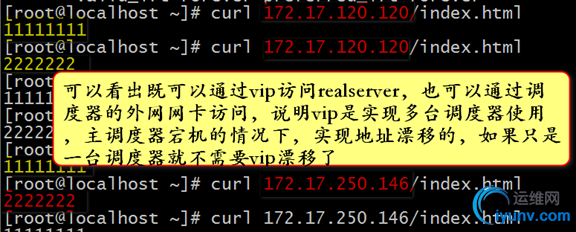

第三步：测试界面
1.backup宕机

2.master宕机
