[经验分享] 动态路由协议RIP的详细配置过程

[复制链接]

ter2w

累计签到：1 天
连续签到：1 天

发表于 2015-3-9 08:40:32 | 显示全部楼层 |阅读模式

首先搭建拓扑结构（这不是废话吗）规划IP地址和搞清楚需要配置的东西和实验要求。。。。。。

配置节奏是：首先第一步是配置loopback模拟外网和各个端口的IP地址
然后是配置RIP的一些相关属性，配置完成之后进行路由表查看。也
可以查看路由协议信息。最后进行ping命令实验
R1路由器的配置
配置loopback和端口的IP地址信息

下面是配置RIP的过程和结果。
注意：要全部配置完RIP才能查询的到下面的路由表信息。

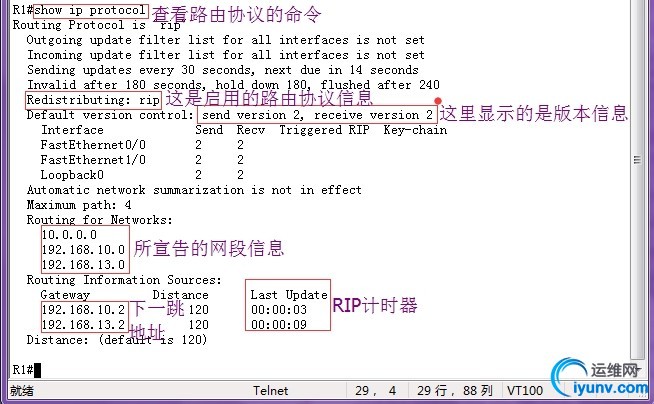

查看R1的路由协议以及配置信息

R2路由器上面的配置
各端口配置以及路由协议RIP的配置

R3路由器上面的配置。各端口配置详情。

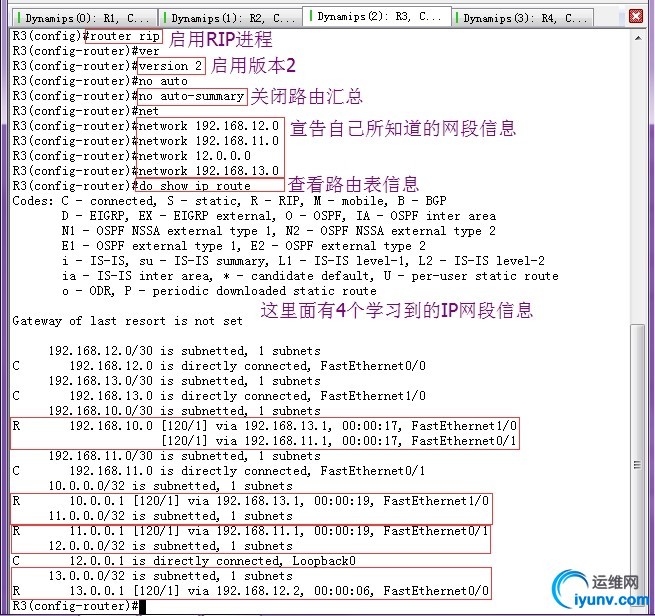

配置RIP的过程和查看路由表信息

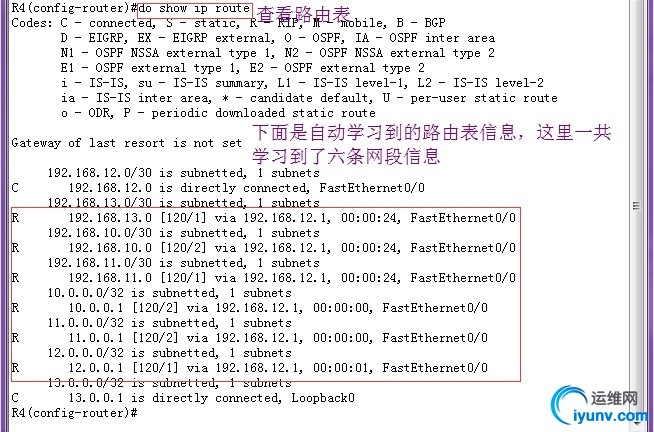

R4路由器上面的配置。端口配置以及RIP的配置和查看

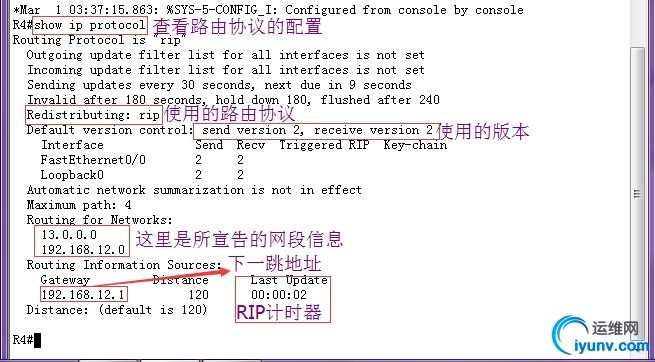

查看一下配置的路由协议信息

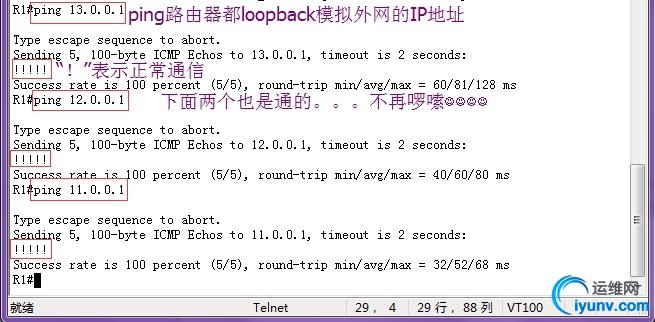

四个路由器都配置完成，再使用另外一种验证方式，ping验证配置是否全网互通。

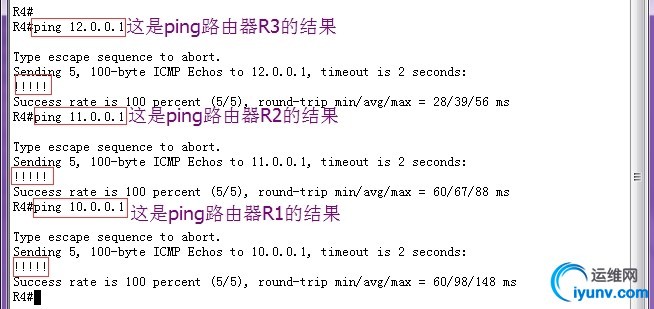

下面是R4路由器ping其他外网的结果

结果证明能够全网互通……OK实验完成！谢谢大家
