系统都是6.3 32位 Vip:192.168.2.244 Lvs-master:192.168.2.80 Lvs-backup:192.168.2.6 Web1:192.168.2.93 Web2:192.168.2.64

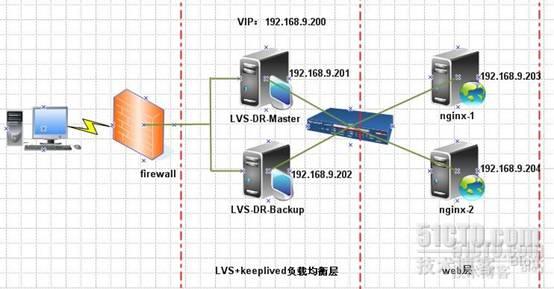

声明;这里套用一张拓扑图，基本可以满足我的实验环境。 不多说，进行实验。 1、安装ipvsadm yum -y install ipvsadm 2、安装keepalived [iyunv@node1 ~]# wget http://www.keepalived.org/software/keepalived-1.1.15.tar.gz [iyunv@node1 ~]# tar zxvf keepalived-1.1.15.tar.gz [iyunv@node1 ~]# cd keepalived-1.1.15 root@node1 keepalived-1.1.15]# ./configure --prefix=/ --mandir=/usr/local/share/man/ --with-kernel-dir=/usr/src/kernels/2.6.18-92.el5-i686/ configure后会输入这结果为正确 Keepalived configuration ------------------------ Keepalived version : 1.1.15 Compiler : gcc Compiler flags : -g -O2 Extra Lib : -lpopt -lssl -lcrypto Use IPVS Framework : Yes #支持lvs IPVS sync daemon support : Yes Use VRRP Framework : Yes Use LinkWatch : No Use Debug flags : No [iyunv@node1 keepalived-1.1.15]# make && make install 到此，lvs+keepalived安装完成。但是还不能使用lvs功能，接下来以dr模式配置lvs+keepalived MASTER 配置：（BACKUP 配置跟MASTER 基本一样，只是有些地方需要改下） Configuration File for keepalived global_defs { notification_email { biyn321@126.com }*/全局配置解析global_defs全局配置标识，表面这个区域{}是全局配置*/ notification_email_from biyn321@126.com/*表示发送通知邮件时邮件源地址是谁*/ smtp_server 127.0.0.1/* 表示发送email时使用的smtp服务器地址，这里可以用本地的sendmail来实现*/ #smtp_connect_timeout 30/*连接smtp连接超时时间*/ router_id LVS_DEVEL/*机器标识*/ 我这个实验没有区分*/ } /*表示keepalived在发生诸如切换操作时需要发送email通知，以及email发送给哪些邮件地址，邮件地址可以多个，每行一个*/ vrrp_instance VI_1 { state MASTER interface eth0 lvs_sync_daemon_interface eth0 virtual_router_id 51 priority 100 advert_int 5 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 192.168.2.244 } } virtual_server 192.168.2.244 80 { delay_loop 6 lb_algo wlc lb_kind DR #persistence_timeout 5 protocol TCP real_server 192.168.2.93 80 { weight 3 TCP_CHECK { connect_port 80 nb_get_retry 3 delay_before_retry 3 connect_timeout 30 } } } virtual_server 192.168.2.244 80 { delay_loop 6 lb_algo wlc lb_kind DR #persistence_timeout 5 protocol TCP real_server 192.168.2.64 80 { weight 1 TCP_CHECK { connect_port 80 connect_timeout 30 nb_get_retry 3 delay_brfore_retry 3 } } } state：state 指定instance(Initial)的初始状态，就是说在配置好后，这台服务器的初始状态就是这里指定的，但这里指定的不算，还是得要通过竞选通过优先级来确定，里如果这里设置为master，但如若他的优先级不及另外一台，那么这台在发送通告时，会发送自己的优先级，另外一台发现优先级不如自己的高，那么他会就回抢占为master
interface：实例绑定的网卡，因为在配置虚拟IP的时候必须是在已有的网卡上添加的
dont track primary：忽略VRRP的interface错误
track interface：跟踪接口，设置额外的监控，里面任意一块网卡出现问题，都会进入故障(FAULT)状态，例如，用nginx做均衡器的时候，内网必须正常工作，如果内网出问题了，这个均衡器也就无法运作了，所以必须对内外网同时做健康检查
mcast src ip：发送多播数据包时的源IP地址，这里注意了，这里实际上就是在那个地址上发送VRRP通告，这个非常重要，一定要选择稳定的网卡端口来发送，这里相当于heartbeat的心跳端口，如果没有设置那么就用默认的绑定的网卡的IP，也就是interface指定的IP地址
garp master delay：在切换到master状态后，延迟进行免费的ARP(gratuitous ARP)请求
virtual router id：这里设置VRID，这里非常重要，相同的VRID为一个组，他将决定多播的MAC地址
priority 100：设置本节点的优先级，优先级高的为master
advert int：检查间隔，默认为1秒
virtual ipaddress：这里设置的就是VIP，也就是虚拟IP地址，他随着state的变化而增加删除，当state为master的时候就添加，当state为backup的时候删除，这里主要是有优先级来决定的，和state设置的值没有多大关系，这里可以设置多个IP地址
virtual routes：原理和virtual ipaddress一样，只不过这里是增加和删除路由
lvs sync daemon interface：lvs syncd绑定的网卡
authentication：这里设置认证
auth type：认证方式，可以是PASS或AH两种认证方式
auth pass：认证密码
nopreempt：设置不抢占，这里只能设置在state为backup的节点上，而且这个节点的优先级必须别另外的高
preempt delay：抢占延迟
debug：debug级别
notify master：和sync group这里设置的含义一样，可以单独设置，例如不同的实例通知不同的管理人员，http实例发给网站管理员，mysql的就发邮件给DBA Web 1 、2 配置 #!/bin/bash #descroption: start realserver VIP=192.168.2.244 /etc/rc.d/init.d/functions case "$1" in start) echo "start LVS of REALServer" /sbin/ifconfig lo:0 $VIP netmask 255.255.255.255broadcast $VIP /sbin/route add -host $VIP dev lo:0 echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore echo "1" >/proc/sys/net/ipv4/conf/all/arp_announce sysctl -p >/dev/null 2>&1 ;; stop) /sbin/ifconfig lo:0 down /sbin/route del $VIP >/dev/null 2>&1 echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce echo "close LVS Directorserver" ;; *) echo "Usage:$0{start|stop}" exit 1 esac exit 0 chmod +x /usr/local/sbin/lvs.sh chmod 777 /etc/rc.d/init.d/functions 测试。。。。。。。。。。。。。。。。。。。。。。。。。。。

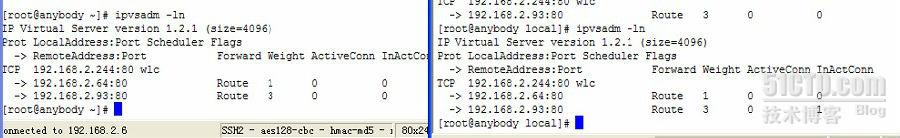

访问VIP:80 是在64上面 ，然后停掉64 上面的web 服务。测试
基本功能已经实现，由小弟初步学习，如有不足之处。望各位指出，共同学习。
|
