Dell-硬件Raid详细图解步骤

hdfdtr

  DELL raid操作步骤
1，开始启动 ，快速按ctrl+R，多按几次



2，出现以下界面：此时图右侧显示的raid的级别raid5 ，以及磁盘的大小





,3，重新做raid：F2 开始创建

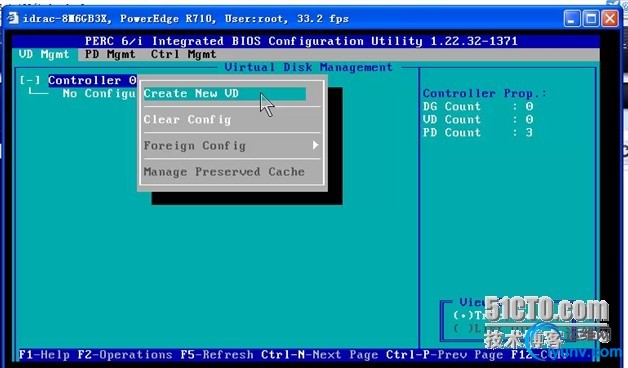

4，开始创建，选择 create new VD 后按回车键



5.如图所示

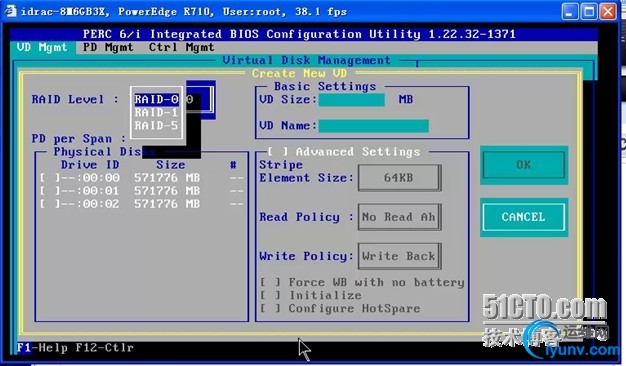

６．由于只有３块盘，现在只能做raid1.raid0.raid5

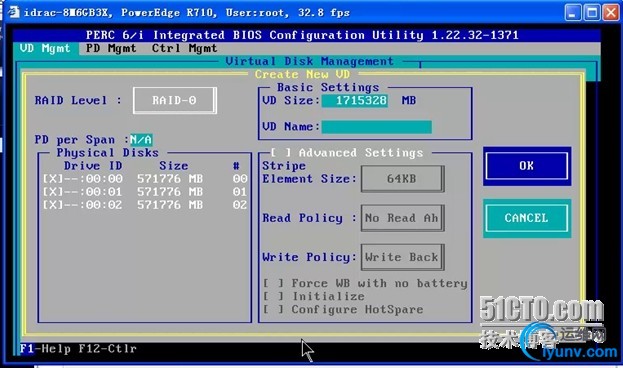

７．以raid0为例，选择所有磁盘，新建一个大raid

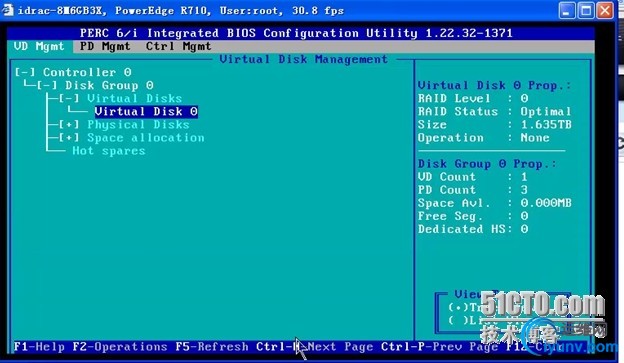

8.逻辑此案创建完成后

10.开始初始化硬盘

.

11.此时raid安装完成以完成

案例：
6快600G的saas盘坐RAID的方法，有以下两种方法：
方法一：先拿出2块做raid1系统，其余4块盘做raid5
方法二：6块600G sas盘做raid5，实际容量约2.7T，在raid里分出虚拟磁盘，（虚拟磁盘VD）也就是说一个磁盘组可以分为多个VD，200G用于装系统，否则安装时候遇到以下错误

(1)分区规划：（对应方案2）
/boot  100-200M
Swap   内存的1-2倍
/      200G
/data    2.5T
(2):由于总量大于2T，此时fdisk就无法分区，需要用parted分区工具
