RHEL7网络管理相关的命令

jjytr

本节所讲内容：

      OSI七层模型和TCP/IP四层模型

      IP地址分类

      了解常见的网络相关协议

      TCP三次握手和四次挥手

      网络相关的调试命令

      实战tcpdump和tshark抓包

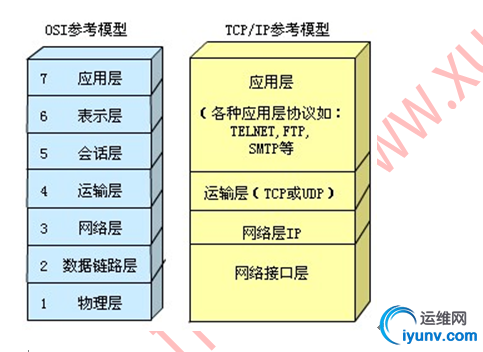

OSI 七层模型                                            TCP/IP 四层模型
应用层                                           应用层：如：http协议  FTP协议
表示层  ASCII
会话层

传输层  防火墙                                   传输层  tcp udp
网络层  三层交换机和路由器                网络层  路由器

数据链路 二层交换机和网卡                      链路接口层
物理层   集线器




IP地址分类：

简单的说，IP地址分5类，常见的地址是A、B、C类

A类地址:范围从0-127，0是保留的并且表示所有IP地址（例：0.0.0.0），而127也是保留的地址，并
且是用于测试环回口用的。因此A类地址的可用的范围其实是从1-126之间。
以子网掩码来进行区别：255.0.0.0
8.8.8.8

范围	0	*	*	*	*	*	*	*	二进制	十进制
最小	0	0	0	0	0	0	0	0	00000000	0
最大	0	1	1	1	1	1	1	1	01111111	127

B类地址：范围从128-191，如172.168.1.1，第一和第二段号码为网络号码，剩下的2段号码为本地计算机的号码。　　以子网掩码来进行区别：255.255.0.0

范围	1	0	*	*	*	*	*	*	二进制	十进制
最小	1	0	0	0	0	0	0	0	10000000	128
最大	1	0	1	1	1	1	1	1	10111111	191

C类地址：范围从192-223，以子网掩码来进行区别： 255.255.255.0

例如： 192.168.1.254

范围	1	1	0	*	*	*	*	*	二进制	十进制
最小	1	1	0	0	0	0	0	0	11000000	192
最大	1	1	0	1	1	1	1	1	11011111	223

D类地址：范围从224-239，被用在多点广播(Multicast)中。多点广播地址用来一次寻址一组计算机

E类地址：军工企业，科研部门

它标识共享同一协议的一组计算机。
例：


私有IP
A：10.0.0.0/8
B:  172.16.0.0 ~ 172.31.0.0/16
C:  192.168.0.0 ~ 192.168.255.0/24    255.255.255.0

例：
回环口一直是可用up状态：
结论：这个127这个网段都用于环回口
[iyunv@localhost ~]#ping 127.1.10.11
PING 127.1.10.11(127.1.10.11) 56(84) bytes of data.
64 bytes from127.1.10.11: icmp_seq=1 ttl=64 time=0.023 ms
64 bytes from127.1.10.11: icmp_seq=2 ttl=64 time=0.046 ms

TCP/IP协议
TCP/IP协议是一个协议簇。里面包括很多协议的

例如：
超文本传输协议(HTTP):万维网的基本协议.
文件传输ftp
(TFTP简单文件传输协议):   搭建无人值守安装服务器
远程登录(Telnet)
网络管理(SNMP简单网络管理协议)
TCP TransmissionControl Protocol，传输控制协议）是面向连接的协议，
UDP UDP（User Data Protocol，用户数据报协议）非连接的协议
Internet协议(IP)
Internet控制信息协议(ICMP)
地址解析协议(ARP)
反向地址解析协议(RARP)

TCP和UDP区别
1.基于连接与无连接；
2.对系统资源的要求（TCP较多，UDP少）；
3.UDP程序结构较简单；
4.tcp流模式与udp数据报模式 ；

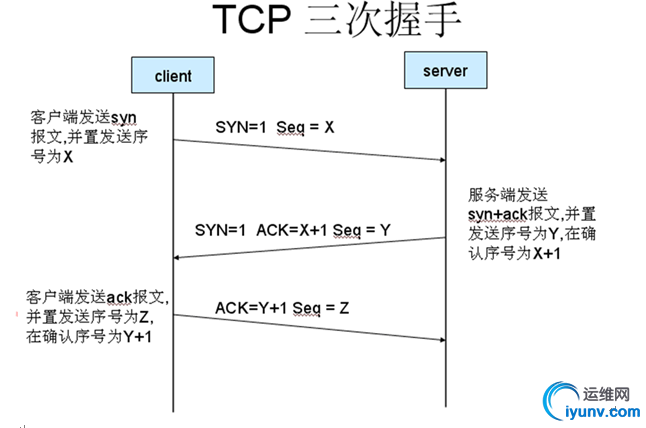

tcp: 三次握手
作用：建立连接

tcp三次握手的链接状态

Client                            Server

TCP连接状态   建立过程        TCP连接状态

               LISTEN

SYN_SENT   ---syn seq=a -->       SYN_RCVD
ESTABLISHED <--syn seq=b ack=a+1
           --ack=b+1-->      ESTABLISHED  #（单词意思为：公认；含意为：连接成功）

任务：FIN   SYN  ACK   RST

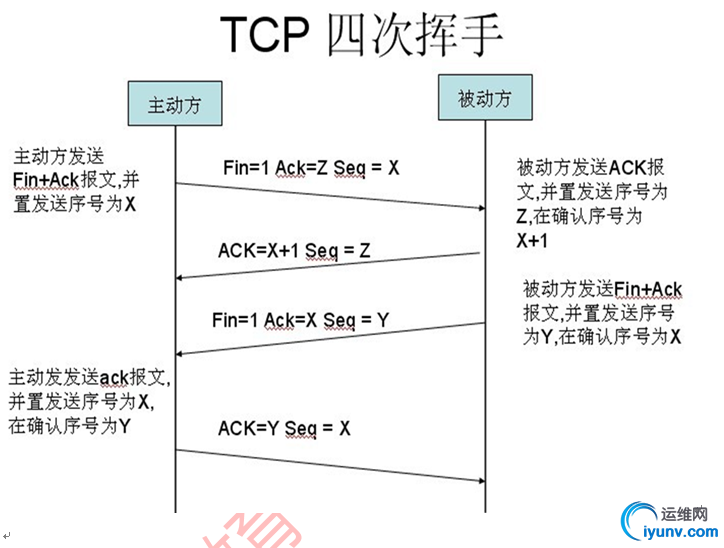

TCP四次挥手四交挥手状态：
关闭连接：四次挥手


  C                        S
FIN_WAIT  --fin seq=a-->     CLOSE_WAIT
FIN_WAIT2 <--ack a+1--
TIME_WAIT  <--fin b--    LAST_ACK
          --ack b+1-->   CLOSE

网络接口类型表示方法：
以太网（ethernet）  eno(7位数字)      RHEL6    ethN
回环口              lo
光纤网             fddiN
桥设备：            br0
Linux ADSL宽带接口：ppp              pppN  如：ppp0

隧道                     tun0   tun1

网络相关的调试命令：
查看网卡硬件相关信息：
#查看网卡物理连接是否正常
[iyunv@localhost ~]#mii-tool eno16777736
eno16777736: negotiated1000baseT-FD flow-control, link ok
[iyunv@localhost~]# mii-tool eno16777736
eno16777736:no link

ethtool 是用于查询及设置网卡参数的命令。
[iyunv@localhost ~]# ethtool eno16777736
Settings for eno16777736:
                Supportedports: [ TP ]
                Supportedlink modes:   10baseT/Half 10baseT/Full
                                        100baseT/Half 100baseT/Full
                                        1000baseT/Full
                Supportedpause frame use: No
                Supportsauto-negotiation: Yes
                Advertisedlink modes:  10baseT/Half 10baseT/Full
                                        100baseT/Half100baseT/Full
                                        1000baseT/Full
                Advertisedpause frame use: No
                Advertisedauto-negotiation: Yes
                Speed: 1000Mb/s
                Duplex:Full
                Port:Twisted Pair
                PHYAD: 0
                Transceiver:internal
                Auto-negotiation:on
                MDI-X:off (auto)
                SupportsWake-on: d
                Wake-on:d
                Currentmessage level: 0x00000007 (7)
                                   drv probe link
                Linkdetected: yes

配置网络和IP地址：
方法一：
[iyunv@localhost ~]#nmtui-edit eno16777736
或
[iyunv@localhost ~]#nmtui
(TUI，方式，文本用户界面(Text User Interface))  配置IP地址

方法二：修改网卡配置文件
[iyunv@localhost ~]# vim/etc/sysconfig/network-scripts/ifcfg-eno16777736
TYPE="Ethernet"
BOOTPROTO="none"
DEFROUTE="yes"
IPV4_FAILURE_FATAL="no"
IPV6INIT="yes"
IPV6_AUTOCONF="yes"
IPV6_DEFROUTE="yes"
IPV6_FAILURE_FATAL="no"
NAME="eno16777736"
UUID="2f532aa0-e1cf-4fa4-8379-86c911727689"
DEVICE="eno16777736"
ONBOOT="yes"                                                     #开启网卡
IPADDR="192.168.1.68"
PREFIX="24"
GATEWAY="192.168.1.1"
DNS1="8.8.8.8"
IPV6_PEERDNS="yes"
IPV6_PEERROUTES="yes"
IPV6_PRIVACY="no"

注：
BOOTPROTO=static   静态IP
BOOTPROTO=dhcp   动态IP
BOOTPROTO=none   无（不指定）

说明：在RHEL7中增强了NetworkManager服务功能，弱化了network的功能，RHEL7中要确定NetworkManager服务是开启的状态
[iyunv@localhost ~]# systemctlstatus NetworkManager
NetworkManager.service -Network Manager
   Loaded: loaded(/usr/lib/systemd/system/NetworkManager.service; enabled)
   Active: active (running) since Mon 2015-12-2120:01:23 CST; 1h 47min ago

开启NetworkManager
[iyunv@localhost ~]# systemctlrestart NetworkManager
[iyunv@localhost ~]# systemctlenable NetworkManager
#此服务不开启，则无法通过nmtui工具配置网络

重启网络服务
[iyunv@localhost ~]#systemctl restart network

扩展：
RHEL6网络服务管理方式
NetworkManager服务建议关闭
[iyunv@localhost ~]#service NetworkManager stop
[iyunv@localhost ~]#chkconfig NetworkManager off
[iyunv@localhost ~]#service network restart

例：给新添加的网卡添加IP地址和对应的配置文件。
添加网卡之后查看网卡的名称
[iyunv@localhost ~]#ifconfig -a
eno16777736:flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.1.68  netmask 255.255.255.0  broadcast 192.168.1.255
        inet6 fe80::20c:29ff:fec7:1b37  prefixlen 64 scopeid 0x20<link>
        ether 00:0c:29:c7:1b:37  txqueuelen 1000  (Ethernet)
        RX packets 1011  bytes 91069 (88.9 KiB)
        RX errors 0  dropped 0 overruns 0  frame 0
        TX packets 729  bytes 84384 (82.4 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0 collisions 0

eno33554984:flags=4098<BROADCAST,MULTICAST> mtu 1500
        ether 00:0c:29:c7:1b:41  txqueuelen 1000  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0 overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0 collisions 0

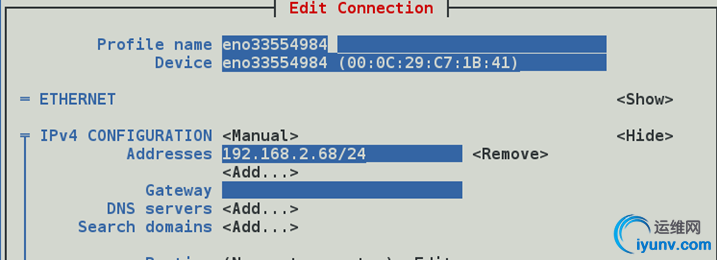

首先，添加设备

配置网络信息

重启网络服务
[iyunv@localhost ~]#systemctl restart network

修改主机名配置文件
[iyunv@localhost ~]# vim/etc/hostname
[iyunv@localhost ~]#hostname
xuegodrm.cn

如果是RHEL6操作系统，通过下面的文件修改主机名
[iyunv@localhost ~]# vim/etc/sysconfig/network

配置IP与主机名（域名）的对应。
[iyunv@localhost ~]# vim/etc/hosts
127.0.0.1   localhost localhost.localdomain localhost4localhost4.localdomain4
::1         localhost localhost.localdomainlocalhost6 localhost6.localdomain6
192.168.1.68    xuegodrm        host1

DNS配置的配置文件
[iyunv@localhost ~]# vim/etc/resolv.conf

互动：是不是一定先解析hosts再解析DNS？
本机域名解析顺序
#vim /etc/nsswitch.conf    #查找以下内容
#hosts:     db files nisplus nis dns
hosts:      files dns

端口号和服务对应的配置文件
[iyunv@localhost ~]# vim/etc/services
#此文件可以查看常用端口对应的名字。iptables或netstat要把端口解析成协议名时，都需要使用到这个文件。另外后期xinetd服务管理一些小服务时，也会使用到此文件来查询对应的小服务端口号。

查看路由信息： 查看默认网关
[iyunv@localhost ~]#route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.1.1     0.0.0.0         UG   100    0       0 eno16777736
192.168.1.0     0.0.0.0         255.255.255.0   U    100    0        0 eno16777736
192.168.2.0     0.0.0.0         255.255.255.0   U    100    0        0 eno33554984

说明：

route命令输出的路由表字段含义如下：
    Destination 目标
          The destination networkor destination host. 目标网络或目标主机。

    Gateway 网关
          The gateway address or'*' if none set. 网关地址，如果没有就显示星号或4个0。

    Genmask 网络掩码
          The  netmask for  the  destination net; '255.255.255.255' for a
          host destination and'0.0.0.0' for the default route.

添加/删除路由条目：

增加 (add) 与删除 (del) 路由的相关参数：
  -net    ：表示后面接的路由为一个网域；
  -host  ：表示后面接的为连接到单部主机的路由；
  netmask ：与网域有关，可以设定 netmask 决定网域的大小；
   dev    ：如果只是要指定由那一块网路卡连线出去，则使用这个设定，后面接 eth0 等

[iyunv@localhost ~]# route add-net 192.168.2.0 netmask 255.255.255.0 dev eno33554984
[iyunv@localhost ~]# route del-net 192.168.2.0 netmask 255.255.255.0

查看网络连接状态
[iyunv@localhost ~]# netstat-anptu
-a,--all
-n,--numeric              don't resolvenames
-p,--programs
-t  显示tcp连接
-u  显示udp连接

ping命令的一般格式为：

-c 数目 在发送指定数目的包后停止。
-i 秒数 设定间隔几秒送一个网络封包给一台机器，预设值是一秒送一次。
-I  指定接口
指定从哪个端口出去。
[iyunv@localhost ~]# ping -Ieno16777736 192.168.1.1

Iptraf
查看网络流量
[iyunv@localhost ~]# rpm -ivh/mnt/Packages/iptraf-ng-1.1.4-4.el7.x86_64.rpm
[iyunv@localhost ~]# iptraf-ng


arping： 查看IP地址是否有冲突
[iyunv@localhost ~]# arping -Ieno16777736 192.168.1.1
ARPING 192.168.1.1 from192.168.1.68 eno16777736
Unicast reply from 192.168.1.1[FC:D7:33:24:88:24]  1.102ms
Unicast reply from 192.168.1.1[FC:D7:33:24:88:24]  0.801ms
Unicast reply from 192.168.1.1[FC:D7:33:24:88:24]  0.741ms

tcpdump命令：
三次握手过程分析
tcpdump port 22 -c 3 -n  -S
# port  端口号
-c  抓几个包
-n  不解析端口号为协议名
-S    Print absolute, rather than relative, TCP  sequence numbers.
-i   指定网卡

在主机A上开启SSHD服务，此时不要有任何客户端主机来连接主机A的SSHD服务。这样是为了抓包更清楚。

首先在客户端xuegod69上安装telnet


在服务端
tcpdump  port 22 -c  3  -n -S  -i  eno16777736
抓包命令
在客户端
telnet  192.168.1.68 22


抓包命令

创建一个保存抓包信息的文件
touch  a.txt
执行抓包命令
[iyunv@xuegodrm ~]# tshark -wa.txt -i eno16777736
[iyunv@xuegodrm ~]# tshark -ra.txt
-r 指定要读取的包文件
-V 将包尽可能的解析（这个有时在包数量很多的情况下可以不使用，这样它会给出一个很简洁的报文解释）
