单臂路由技术实现跨VLAN全网互通

234213

1.    实验要求

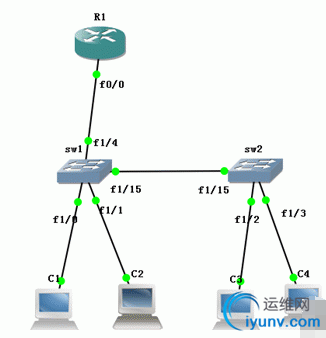

PC1属于vlan10 ，PC2属于vlan20，PC3属于vlan30，PC4属于vlan10。

使用dhcp自动获取IP地址。

使用单臂路由技术实现全网互通。

2.    实验步骤

R1：

R1#conf t
Enterconfiguration commands, one per line. End with CNTL/Z.
R1(config)#intfa0/0
R1(config-if)#noshutdown  将接口fa0/0开启
R1(config-if)#intfa0/0.10   进子接口
R1(config-subif)#encapsulationdot1Q 10 改变接口的封装类型，做vlan10的网关
R1(config-subif)#ipadd 192.168.10.1 255.255.255.0 配置IP地址
R1(config-subif)#noshut
R1(config-subif)#intfa0/0.20
R1(config-subif)#encapsulationdot1Q 20
R1(config-subif)#ipadd 192.168.20.1 255.255.255.0
R1(config-subif)#noshut
R1(config-subif)#intfa0/0.30
R1(config-subif)#encapsulationdot1Q 30
R1(config-subif)#ipadd 192.168.30.1 255.255.255.0
R1(config-subif)#noshut
R1(config-subif)#exit
R1(config)#ipdhcp pool v10  建立dhcp地址池
R1(dhcp-config)#network192.168.10.0 /24
R1(dhcp-config)#default-router192.168.10.1
R1(dhcp-config)#dns-server1.1.1.1
R1(dhcp-config)#exit
R1(config)#ipdhcp pool v20  建立dhcp地址池
R1(dhcp-config)#network192.168.20.0 /24
R1(dhcp-config)#default-router192.168.20.1
R1(dhcp-config)#dns-server2.2.2.2
R1(dhcp-config)#exit
R1(config)#ipdhcp pool v30  建立dhcp地址池
R1(dhcp-config)#network192.168.30.0 /24
R1(dhcp-config)#default-router192.168.30.1
R1(dhcp-config)#dns-server3.3.3.3
R1(dhcp-config)#exit
  Sw1:
       sw1#conft

sw1(config)#no ip routing  关闭路由功能

sw1(config)#vlan 10,20,30  建立vlan10,20,30,

sw1(config-vlan)#int fa1/0

sw1(config-if)#switchport access vlan 10  将接口加入VLAN中

sw1(config-if)#int fa1/1

sw1(config-if)#switchport access vlan 20

sw1(config-if)#int fa1/15

sw1(config-if)#switchport mode trunk 将接口变为中继口

sw1(config-if)#int fa1/4

sw1(config-if)#switchport mode trunk 将接口变为中继口

sw2:

      sw2#conft

sw2(config)#no ip routing   关闭路由功能

sw2(config-vlan)#vlan 10,20,30 建立vlan10,20,30

sw2(config-vlan)#int fa1/2

sw2(config-if)#switchport access vlan 30  将接口加入VLAN中

sw2(config-if)#int fa1/3

sw2(config-if)#switchport access vlan 10

sw2(config-if)#int fa1/15

sw2(config-if)#switchport mode trunk  将接口变为中继口

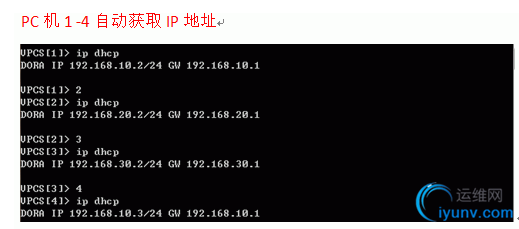

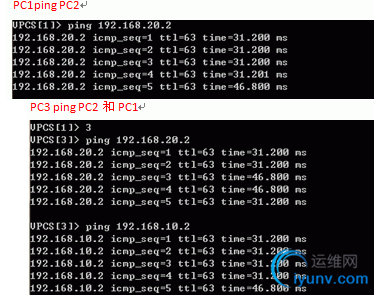

3.    实验验证结果
