基于lvs的DR模型搭建高可用的web服务，并部署wordpress，（附有脚本实现健康状态检测的代码）
试验环境：
# uname -ro
2.6.32-358.el6.i686 GNU/Linux
基于lvs的DR模型搭建高可用的web服务，部署wordpress如下图
1.分别为在个服务器中同步时间，防止数据不同步。
# ntpdate 172.16.0.1
# crontab -e
no crontab for root - using an empty one
*/5 * * * * /usr/sbin/ntpdate 172.16.0.1
2.在172.16.1.1搭建基于fcgi的LAMP平台提供web服务。（具体实现过程可以参见基于fcgI编译安装LAMP实现层次化：httpd 2.4.9 + mysql-5.5.33 + php-5.4.26）
3.在172.16.19.101中搭建nfs，作为web1和web2的共享文件服务器
centos6.4自带nfs服务
1.新添加一块磁盘，创建逻辑卷，作为文件共享存储，并挂载/data目录下：具体过程可以参见以前的博客
2.编辑nfs的配置文件/etc/exports，添加如下代码：
# vim /etc/exports
/data 172.16.0.0/16(rw,no_root_squash)
3.启动nfs服务
# service nfs start
4.将NFS文件系统挂分别载至web1和web2服务器的 /usr/local/apache/htdocs目录下，共享web目录
# vim /etc/fstab
172.16.19.1:/data /usr/local/apache/htdocs nfs defaults,acl 0 0
4.设置共享文件的权限：
#setfacl -m -u:apache:rwx /data
NFS服务基于RPC（远程过程调用）实现网络文件共享
4.在172.16.1.101源码安装mariadb-10.0.10-linux-i686，做为web1和web2的mysql数据库服务器（聚过程可以参见上一篇博客）
为wordpress授权，使其能够操作数据库
MariaDB [(none)]> grant all privileges on *.* to "wordpress"@'172.16.%.%' identified by 'wordpress';
Query OK, 0 rows affected (0.01 sec)
MariaDB [(none)]> flush privileges;
Query OK, 0 rows affected (0.01 sec)

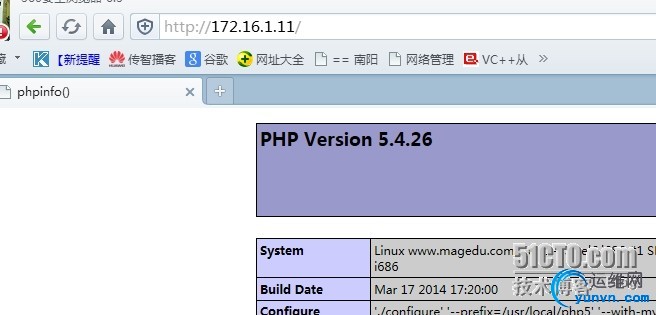

5为web服务提供测试页，测试web1和web2
# vim /usr/local/apache/htdocs/index.php
<?php
phpinfo();
?>
6.搭建基于DR模型的lvs服务 在Director中进行如下配置
1.清空iptables中的规则 # iptables -t filter -F # yum -y install ipvsadm
2.配置vip # ifconfig eth0:0 172.16.19.100/16 up
3.配置web1（RS1） # echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore # echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore # echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce # echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
4.隐藏RS1中的VIP，使RS1基于VIP正常与客户端通信 # ifconfig lo:0 172.16.1.100 netmask 255.255.255.255 broadcast 172.16.19.100 up # route add -host 172.16.19.100 dev lo:0
5.配置web2（RS2） # echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore # echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore # echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce # echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
6.隐藏RS1中的VIP，使RS1基于VIP正常与客户端通信 # ifconfig lo:0 172.16.1.100 netmask 255.255.255.255 broadcast 172.16.19.100 up # route add -host 172.16.19.100 dev lo:0
7.在Director中添加集群规则：实现session绑定 # ipvsadm -A -t 172.16.19.100:80 -s wlc -p 86400 # ipvsadm -a -t 172.16.19.100:80 -r 172.16.1.10 -g # ipvsadm -a -t 172.16.19.100:80 -r 172.16.1.11 -g
7.在nfs服务器中部署wordpress
1 # cd /data/
下载wordpress lftp 172.16.0.1:/> get pub/Sources/5.i386/new_lamp/wordpress-3.3.1-zh_CN.zip 2解压wordpress # uzip wordpress-3.3.1-zh_CN.zip
3.修改wordpress所有文件的权限 # chmod 777 /data/wordpress/*
4 初始化wordpress，并安装部署wordpress 为wordpress创建数据库 # MariaDB [(none)]> create database wordpress ; 5.为其提供配置脚本 # vim /data/wordpress/wp-config.php <?php define('DB_NAME', 'wordpress'); define('DB_USER', 'dis'); define('DB_PASSWORD', 'dis'); define('DB_HOST', '172.16.19.101'); define('DB_CHARSET', 'utf8'); define('DB_COLLATE', ''); define('AUTH_KEY', '{};kK-laXdILf#|3:0$dX_o( u*.SU9!B2!x,@,Zi!PK^-MQw;=o2P3SCk@0wRoK'); define('SECURE_AUTH_KEY', '@AkI-VJs-WUVz+]A,n<hClqe.(nJ xsdfqOe:5SxH|UwV:tnU+qyVjCpzG2T/m*j'); define('LOGGED_IN_KEY', '^8]94US~HTZ,1}K 0q6.Lg.y6,Deq,}7P*PK3I@]x)YxCQ<YVezqs]f!ah>%/* S'); define('NONCE_KEY', 'H wWh@]>p,[7mOdjXtM9hpw@{S[;3pqZN/jVOUSrDF<Kc/fb[5S4J@!)kzk>v428'); define('AUTH_SALT', 'ta:l97{$5{}tuH3&H_JEkR*6f^+AD&Iwv{&v$JXu`/1}dbixz=$sWAtiT]7D(aVt'); define('SECURE_AUTH_SALT', '-GH*Z=2]`6!jEiYfPe$XHk3Y/ItzD,81`4k`zjTj[LOGn&e?y:g?tY|#S%uZzGP$'); define('LOGGED_IN_SALT', 'SLML{Uuo4BX*{!Q.VRA&O3:JaWIYLT>GX{#_OsWS=IJO/bY^PciYjFQ_d{S}F(jp'); define('NONCE_SALT', 'EmkqCx,4<9C;J4]Fr(:2rr4TrgaW4F`R+k,<9K{Et5*i90T+C%#%![Kx^JJGz<$z'); $table_prefix = 'wp_'; define('WPLANG', 'zh_CN'); define('WP_DEBUG', false); if ( !defined('ABSPATH') ) define('ABSPATH', dirname(__FILE__) . '/'); require_once(ABSPATH . 'wp-settings.php'); define('WP_ALLOW_REPAIR', true); ?>

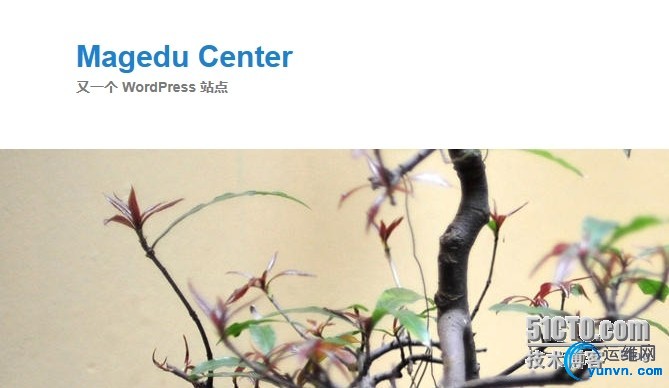

Wordpress部署成功 8.基于LAMP平台的DR模型的LVS集群搭建成功
# ipvsadm -L -n --connection IPVS connection entries pro expire state source virtual destination TCP 1385:22 NONE 172.16.0.102:0 172.16.19.100:80 172.16.1.11:80 TCP 1313:11 NONE 172.16.19.2:0 172.16.19.100:80 172.16.1.10:80

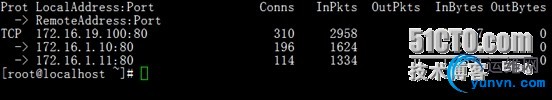

# ipvsadm -L -n --stats IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Conns InPkts OutPkts InBytes OutBytes -> RemoteAddress:Port TCP 172.16.19.100:80 310 2958 0 256017 0 -> 172.16.1.10:80 196 1624 0 132126
9.为基于LAMP平台的LVS集群提供健康状态检测脚本，运行在LVS中的每一个节点
# vim checkhealth.sh #!/bin/bash # VIP=172.16.19.100 CPORT=80 FAIL_BACK=127.0.0.1 RS=("172.16.1.10" "172.16.1.11") declare -a RSSTATUS RW=("2" "1") RPORT=80 TYPE=g CHKLOOP=3 LOG=/var/log/ipvsmonitor.log addrs() { ipvsadm -a -t $VIP:$CPORT -r $1:$RPORT -$TYPE -w $2 [ $? -eq 0 ] && return 0 || return 1 } delrs() { ipvsadm -d -t $VIP:$CPORT -r $1:$RPORT [ $? -eq 0 ] && return 0 || return 1 } checkrs() { local I=1 while [ $I -le $CHKLOOP ]; do if curl --connect-timeout 1 http://$1 | grep OK &> /dev/null; then return 0 fi let I++ done return 1 } initstatus() { local I local COUNT=0; for I in ${RS }; do if ipvsadm -L -n | grep "$I:$RPORT" &> /dev/null ; then RSSTATUS[$COUNT]=1 else RSSTATUS[$COUNT]=0 fi let COUNT++ done } initstatus while true; do let COUNT=0 for I in ${RS }; do if checkrs $I; then if [ ${RSSTATUS[$COUNT]} -eq 0 ]; then addrs $I ${RW[$COUNT]} [ $? -eq 0 ] && RSSTATUS[$COUNT]=1 && echo "`date +'%F %H:%M:%S'`, $I is back." >> $LOG fi else if [ ${RSSTATUS[$COUNT]} -eq 1 ]; then delrs $I [ $? -eq 0 ] && RSSTATUS[$COUNT]=0 && echo "`date +'%F %H:%M:%S'`, $I is gone." >> $LOG fi fi let COUNT++ done sleep 5 done
10.测试健康状态检测机制 手动停止web2服务，lvs健康状态记录的查看日志文件 # service httpd24 stop
# service httpd24 start
查看健康状态检测脚本记录日志：
总结：
基于lvs的DR模型搭建高可用的web服务，基于lvs的调度算法实现负载均衡，使用脚本可以实现web健康 状态的检测。适合在小规模的生产情景中，此架构成本比较低，易于实现，能够实现一定的并发访问。 在搭建nfs文件系统是应该使用no_root_squash,否则不能初始化安装wordpress，并且自动挂载时应该 使用acl，使其能够更好的控制共享文件系统的权限。
配置基于DR的LVS时，对于RS应该隐藏vip，能够使web服务的访问能够更加安全。
|
